| مكان المنشأ: | النسخة أصلية الصين |
|---|---|
| اسم العلامة التجارية: | CHEN LIFT |
| إصدار الشهادات: | CE ISO9001:2008 IPAF member |
| رقم الموديل: | SJZ ،45-11 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | ملفوفة في المنصات / حالة خشبية |
| وقت التسليم: | 30 يوما بعد استلام الودائع |
| شروط الدفع: | T/T، خطاب الاعتماد |
| Supply Ability: | 100 set/ month |

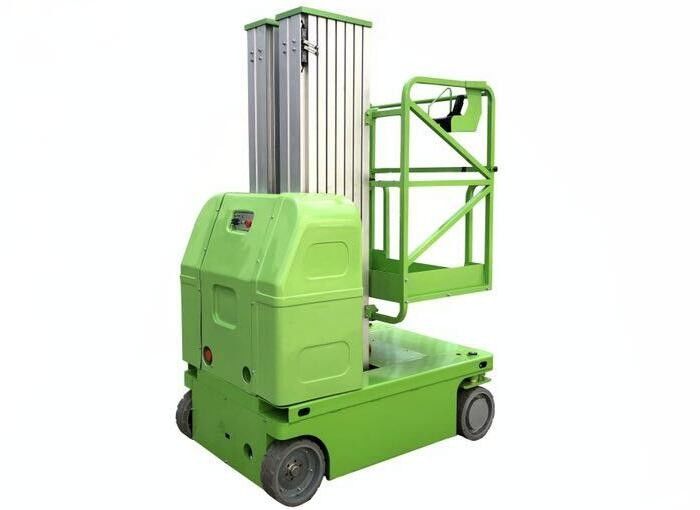

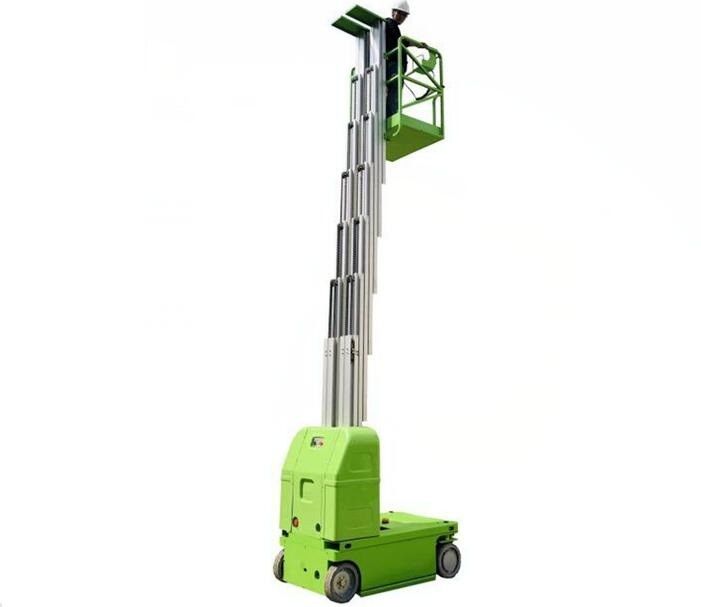

| Platform Height: | 9m | Platform size: | 1.00*0.70m |
|---|---|---|---|
| Working Height: | 11m | Loading Capacity: | 150Kg |
| Lift mechanism: | Telescoping Lift | Type: | Vertical |
| إبراز: | الهيدروليكي رفع الجدول,منصة الرفع الهيدروليكية |
||

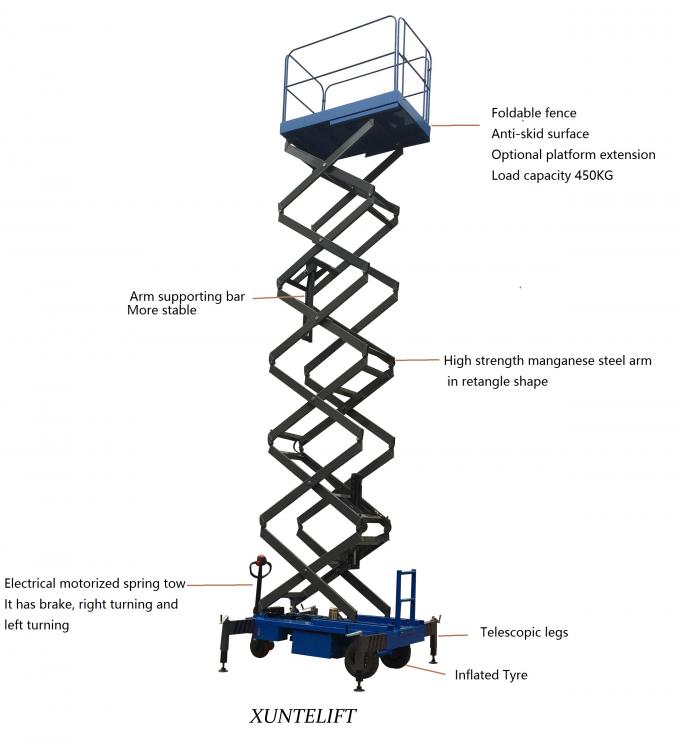

كهربائي هيدروليكي المنغنيز الصلب مقص المحمول رفع لمناولة المواد
تفاصيل التصميم
الوصف: تصميم مدمج يجعلها مثالية للقيام بعمليات في الممرات الضيقة أو مسافات. يرصد هذا المصعد الهيدروليكي بمحركات تتكون من الحديد والمنغنيز أقوى وجامدة. مع جهاز محرك ومقبض سحب الربيع للسحب، ودفع وتوجيه الجدول، فإنه يمكن انقاذ رجل السلطة كثيرا. مناسبة لعملية واحدة من شخص واحد، وتستخدم أساسا في المطارات ومركز المؤتمرات والمعارض والفنادق والسوبر ماركت، مصنع، مستودع، محطة، قفص الاتهام، ومحطة وغيرها من الأماكن لمناولة المواد أو تحديد أو البناء.
المعلمات:
أقصى ارتفاع | 11.0m |
ارتفاع قفت | 1.7M |
معدل الحمولة | 450KG |
حجم منصة | L.21 العاشر 1.15m |
قوة الرفع | 3KW |
قوة المحركات | 0.75KW |
سرعة المحركات | 6 كلم / ساعة |
الوقت رفع | 90S |
أسطوانة | Ø80 * 3 |
التحكم فى الجهد | DC24V |
الوزن الكلي | 1380kg |
قياس | 2.5 م × 1.35 م × 1.7M |
الخصائص التقنية
مبدأ التشغيل: (1) التحكم كهربائيا النظام الهيدروليكي لدعم رفع الحركة. (2) أربعة عجلات ثابتة لمساعدة حركات السفر
وقد صممت جميع الأجزاء حتى أن القوات لا تتجاوز نصف قوة العائد من المواد المستخدمة.
يتم تركيب المصعد مع صمام الزائد وبطء خفض صمام للتحكم في سرعة خفض. ويمكن تركيبه مع إضافات كثيرة بما في ذلك قمم الأسطوانة، منفاخ، قمم الكرة الخ
نظام الهيدروليكي
تتكون وحدة هيدروليكية محرك الحث قفص السنجاب، وارتفاع ضغط مضخة والعتاد، وموزع مع الملف اللولبي الصمامات وبدء صمام، تعويض درجة عالية من مركبات الكبريت المتطايرة خوار صمام
الجزء الميكانيكي
والهيكل العلوي والسفلي يكون المتضخم. الهيكل والطلاء العلوي السلس لوحة معدنية على الأقل سميك 6MM.
يقام مجلس الوزراء والأنظمة الكهربائية وكذلك معدات هيدروليكية على هيكل السيارة.
رفع السلاح
سوف تكون مرتفعة لوحة من قبل المشغلات 2-عمل واحد الرافعات الهيدروليكية التي تعمل مباشرة على الأسلحة رفع تسترشد محامل، بسلاسة حتى رفع وخفض أسفل.
جزء الكهربائية
إمدادات الطاقة الكهربائية هو 380V، 50 هرتز، على ثلاث مراحل، 4 أسلاك. العرض المثبتة تحت الهيكل الأساسي، وتشمل:
-The خزانة كهربائية،
-The السلطة والسيطرة الكابلات،
-The أنظمة التحكم،
-The التشغيل والتبديل سلامة والعتاد
سوف تكون محمية جميع المنافذ كابل أنابيب الصلب عن طريق عزل الحلقات.
كابينة كهربائية
يتم وضع كافة التحكم الكهربائية والإلكترونية، والتنظيم وغيرها من المعدات في هذه الحكومة التي ستكون IP 55. الجانب درج فتح لصيانة مريحة وسهلة والغرض العملية مؤشر الحماية. بما فيه الكفاية توفر كوات كبيرة التهوية الجيدة
مجلس الوزراء تشمل:
- والرئيسي، ثلاث قطب عزل التبديل مع الصمامات منع العملية على مرحلة واحدة،
- والرئيسي الكسارة قواطع الدائرة،
- المقاولين والتبديلات المستخدمة لتشغيل الجدول المصاعد،
- المغناطيسي الحماية / الحرارية وحدة مضخة المحرك،
- وتوريد المحولات منخفضة الجهد للرقابة (24V)
مربع زر التحكم
مربع زر التحكم على حد سواء في الأرض، ومنصة للراحة والسيطرة. لديها العديد من الأوامر، الباب لقفل وحماية من المطر والرطوبة والغبار.
مربع تشمل:
- 1 الجهد مصباح الوجود،
- ON / OFF زر،
- UP والأزرار أسفل،
- توقف الضغط على زر الطوارئ واحد، فقط تعمل على رفع وخفض حركة
احتياط
شكرا لكم على القراءة الخاصة بك ونرحب التحقيق الخاص بك. ونحن سوف نرد عليك في أقرب وقت ممكن.
