| مكان المنشأ: | من الصين |
|---|---|
| اسم العلامة التجارية: | CHEN LIFT |
| إصدار الشهادات: | CE ISO9001:2008 IPAF member |
| رقم الموديل: | سجز 0.45-6 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | ملفوفة في المنصات/حالة خشبية |
| وقت التسليم: | 30 يوما بعد استلام الودائع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 100 مجموعة / شهر |
| نموذج: | سجز 0.45-6 | مادة: | فولاذ المنغنيز عالي القوة |
|---|---|---|---|
| حجم المنصة: | 1.85 × 0.88 م | قياس: | 2.1 م × 1.24 م × 1.5 م |
| قوة الرفع: | 3 كيلو واط | الوزن الإجمالي: | 910 كجم |
| لون: | قابلة للتخصيص | ||
| إبراز: | رفع مقص المحمول,رافعة مقص للسيارات,automobile scissor lift |
||

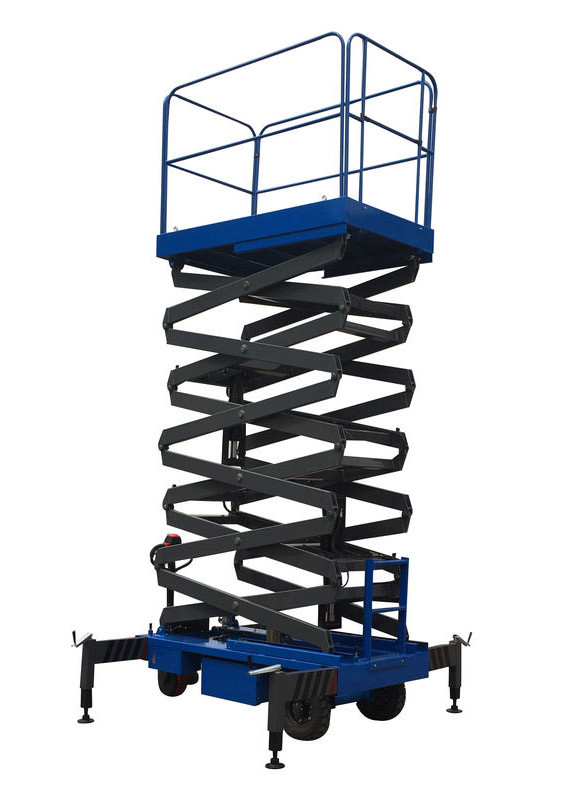

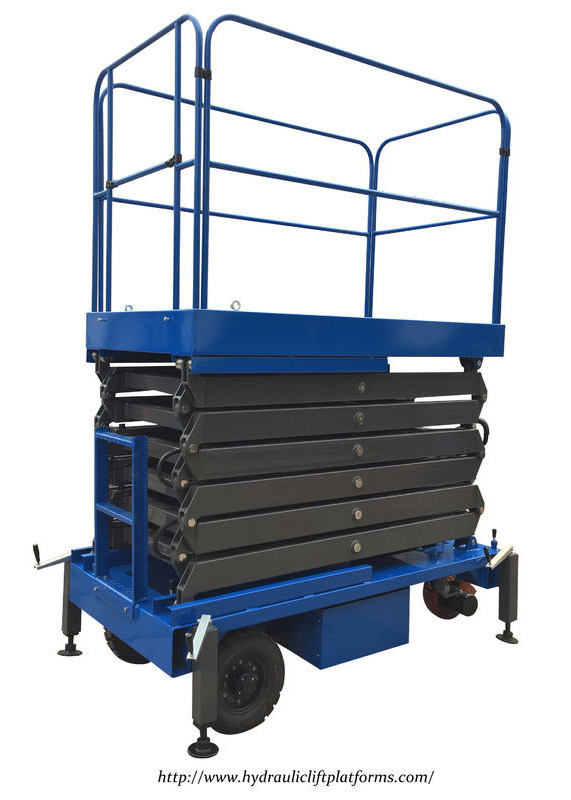

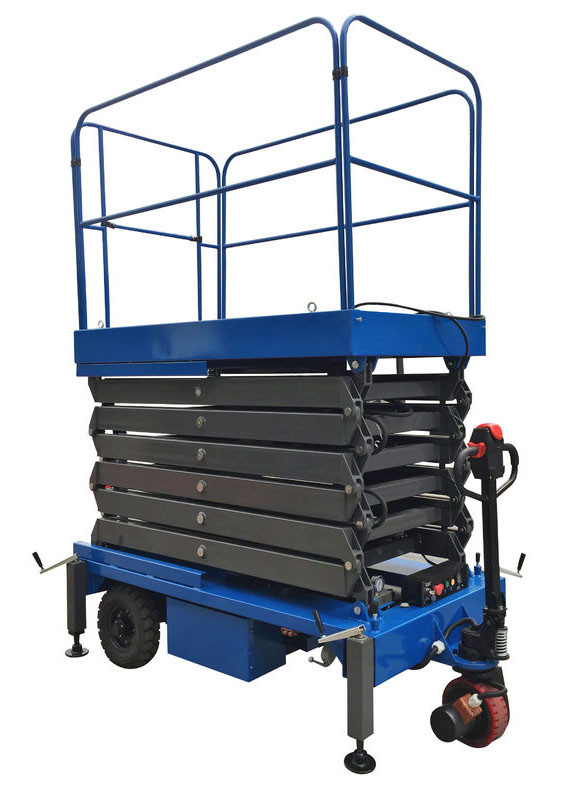

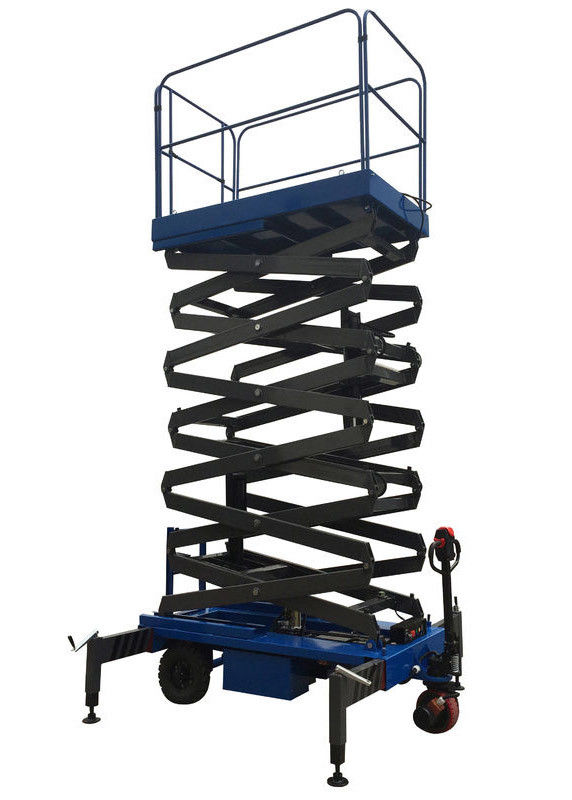

رافعة مقص متنقلة هيدروليكية كهربائية من الصلب المنغنيز لمناولة المواد

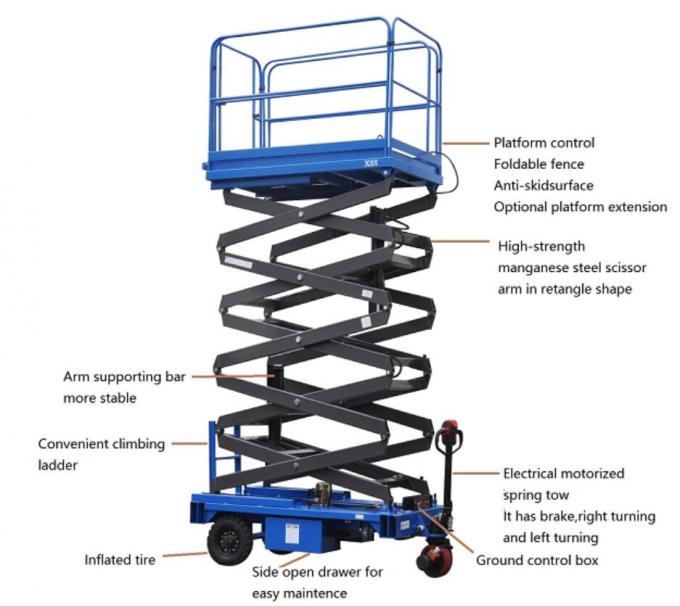

تفاصيل التصميم

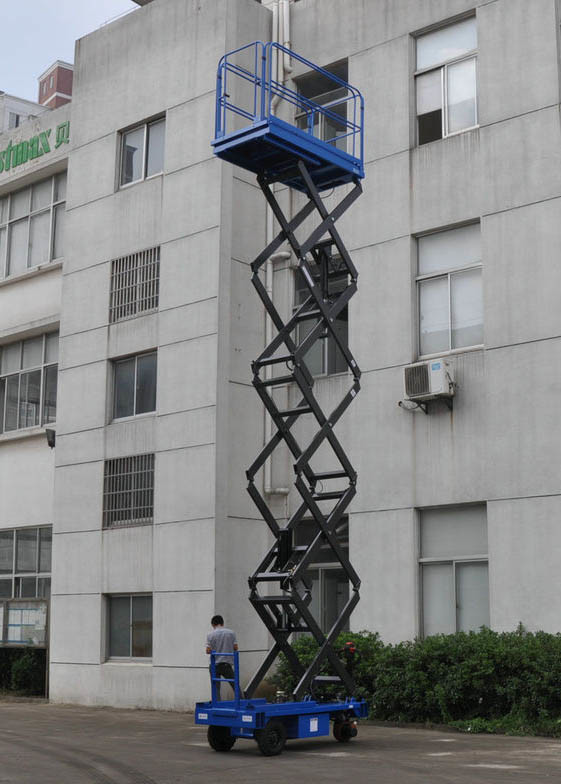

الوصف: تصميم مضغوط يجعله مثاليًا للعمليات في الممرات أو المساحات الضيقة. يتكون هذا المصعد الهيدروليكي الآلي من فولاذ منغنيز أقوى وأكثر صلابة. مع جهاز محرك ومقبض سحب زنبركي للسحب والدفع وتوجيه الطاولة، يمكنه توفير الكثير من القوة البشرية. مناسب لتشغيل شخص واحد، ويستخدم بشكل أساسي في المطارات ومراكز المؤتمرات والمعارض والفنادق والسوبر ماركت والمصانع والمستودعات والمحطات والأرصفة والمحطات وغيرها من الأماكن لـ مناولة المواد أو الإصلاح أو البناء.
المعايير:
|
الارتفاع الأقصى |
6.0 متر |
|
الارتفاع عند التوقف |
1.5 متر |
|
الحمل المقدر |
450 كجم |
|
حجم المنصة |
1.85*0.88 متر |
|
قوة الرفع |
2.2 كيلو واط |
|
الطاقة الآلية |
0.75 كيلو واط |
|
وقت الرفع |
49 ثانية |
|
الشاحن |
15 أمبير |
|
الوزن الإجمالي |
910 كجم |
|
القياس |
2.1*1.24*1.5 متر |
الخصائص التقنية
مبدأ التشغيل: (1) نظام هيدروليكي يتم التحكم فيه كهربائيًا لدعم حركة الرفع. (2) أربع عجلات ثابتة للمساعدة في حركات السفر
تم تصميم جميع الأجزاء بحيث لا تتجاوز القوى نصف قوة الخضوع للمادة المستخدمة.
تم تجهيز المصعد بصمام زيادة الحمولة وصمام خفض بطيء للتحكم في سرعة الخفض. يمكن تجهيزه بالعديد من الإضافات بما في ذلك أسطح الأسطوانات والمنفاخ وأسطح الكرة وما إلى ذلك.
النظام الهيدروليكي
تشتمل الوحدة الهيدروليكية على محرك حثي ذي قفص سنجاب، ومضخة تروس عالية الضغط، وموزع بصمامات لولبية وصمام بدء التشغيل، وصمام خفض VSC معوض بدرجة عالية
الجزء الميكانيكي
سيكون الهيكل العلوي والسفلي كبير الحجم. صفيحة الهيكل العلوي عبارة عن صفيحة معدنية ناعمة بسمك 6 مم على الأقل.
سيتم تركيب الخزانة والأنظمة الكهربائية بالإضافة إلى التروس الهيدروليكية على الهيكل.
أذرع الرفع
سيتم رفع اللوحة عن طريق تشغيل 2 جاك هيدروليكي أحادي المفعول يعملان مباشرة على أذرع الرفع الموجهة بواسطة محامل الأسطوانة، مما يؤدي إلى الرفع لأعلى والأسفل بسلاسة.
الجزء الكهربائي
إمداد الطاقة الكهربائية هو 380 فولت، 50 هرتز، ثلاثي الأطوار، 4 أسلاك. يشتمل الإمداد المثبت أسفل الهيكل الأساسي على:
- الخزانة الكهربائية،
- كابلات الطاقة والتحكم،
- أنظمة التحكم،
- معدات التشغيل والسلامة
سيتم حماية جميع مخرجات كابلات الأنابيب الفولاذية بواسطة أطواق عازلة.
الخزانة الكهربائية
يتم وضع جميع أدوات التحكم والتحكم والتنظيم والمعدات الكهربائية والإلكترونية الأخرى في هذه الخزانة التي سيكون مؤشر الحماية الخاص بها هو IP 55. درج فتح جانبي لغرض الصيانة والتشغيل المريح والسهل. توفر الفتحات الكبيرة التهوية الجيدة
تشتمل الخزانة على:
- مفتاح عزل رئيسي ثلاثي الأقطاب مع مصهرات تمنع التشغيل أحادي الطور،
- قاطع دائرة تلامس رئيسي،
- موصلات ومرحلات تستخدم لتشغيل طاولة المصعد،
- الحماية المغناطيسية/الحرارية لوحدة مضخة المحرك،
- المحولات التي تزود الجهد المنخفض المتحكم فيه (24 فولت)
صندوق أزرار التحكم
يوجد صندوق أزرار التحكم على الأرض والمنصة للتحكم المريح. يحتوي على العديد من الأوامر، باب للإغلاق، الحماية من المطر والرطوبة والغبار.
يتضمن الصندوق:
- مصباح وجود الجهد،
- زر التشغيل/الإيقاف،
- أزرار لأعلى ولأسفل،
- زر إيقاف طارئ واحد، يعمل فقط على حركة الرفع والإنزال
الاحتياطات
لماذا تختار رافعة المقص الآلية CHEN LIFT؟
· منتج عالي الجودة
· سعر معقول
· وضع دفع سهل
· التسليم في الوقت المناسب
· خدمة جيدة بعد البيع
· نهج يركز على العميل
· ضمان لمدة سنة واحدة
شكراً لك على القراءة ونرحب باستفسارك. سنرد عليك في أقرب وقت ممكن.
