| مكان المنشأ: | من الصين |
|---|---|
| اسم العلامة التجارية: | CHEN LIFT |
| إصدار الشهادات: | CE ISO9001:2008 IPAF member |
| رقم الموديل: | سجي 0.45-6 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | ملفوفة في المنصات/حالات خشبية |
| وقت التسليم: | 30 يومًا بعد استلام الإيداع |
| القدرة على العرض: | 100 مجموعة / شهر |
| مادة: | قوة عالية من الفولاذ المنغنيز | لون: | قابلة للتخصيص |
|---|---|---|---|
| ارتفاع محفوظ: | 1.54 م | أقصى ارتفاع: | 6 م |
| حجم المنصة: | 1.80*1.00 م | وزن: | 1100 كجم |
| قدرة التحميل: | 450 كجم | ||
| إبراز: | رفع مقص المحمول,رافعة مقص للسيارات,automobile scissor lift |
||

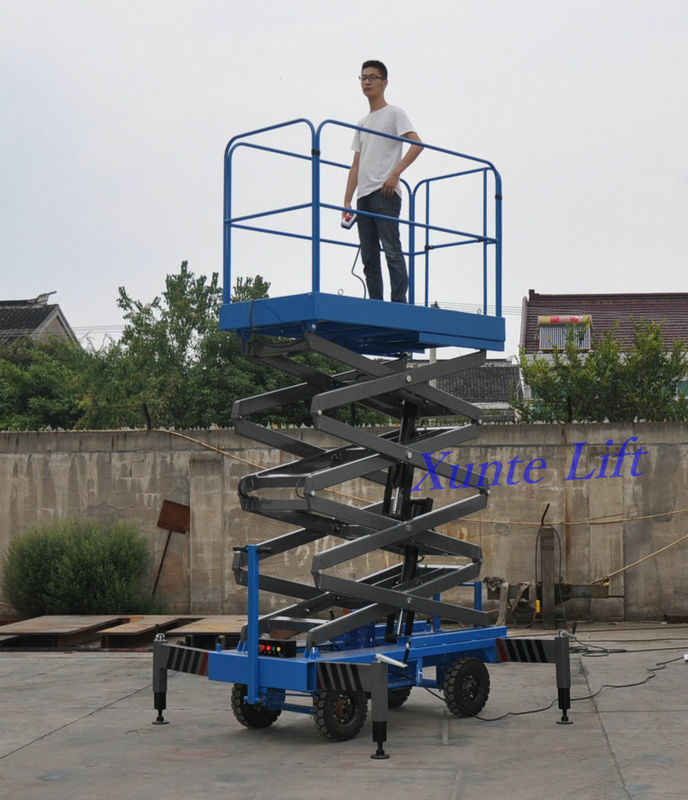

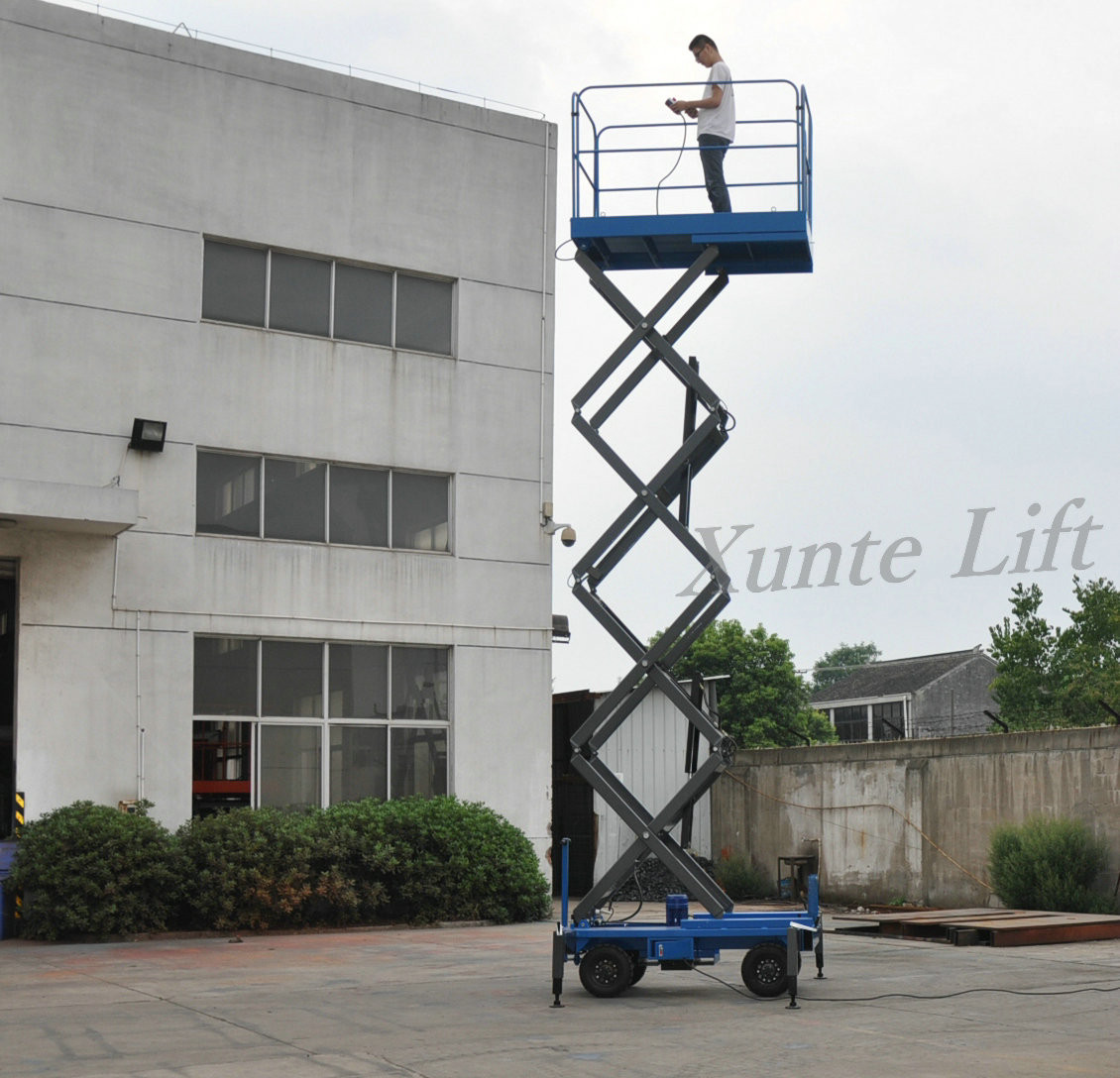

رافعة مقصية متحركة من الفولاذ المنغنيز عالي القوة بسعة تحميل 450 كجم
الوصف
إن الرافعة المقصية مثالية لرفع المواد الثقيلة لمسافات قصيرة، تصميمها المدمج يجعلها مثالية للعمليات في الممرات الضيقة. مع التحكم الأرضي والتحكم في المنصة، يمكن أن يكون من السهل جدًا و المريح والآمن والفعال لتشغيلها للبناء والتركيب الجوي.
وهي تتألف من:
- جزء المصعد،
- الأذرع التلسكوبية ورافعات الرفع،
- الهيكل الأساسي مع عجلات التوجيه وعجلات السفر والمثبتات،
- وحدة مضخة المحرك.
المعلمات:
|
الارتفاع الأقصى |
6 أمتار |
|
الارتفاع الأدنى |
1.1 متر |
|
الحمل المقدر |
450 كجم |
|
حجم المنصة |
1.85 × 0.9 متر |
|
قوة الرفع |
2.2 كيلو واط |
|
وقت الرفع |
60 ثانية |
|
الأسطوانة |
Ø80*2 |
|
جهد التحكم |
تيار مستمر 24 فولت |
|
الإطار |
Ø200 إطار صلب |
|
الوزن الإجمالي |
1100 كجم |
| القياس | 1.95 متر × 1.08 متر × 1.1 متر |
احتياطات السلامة:
1) صمام قفل مقاوم للانفجار لتجنب السقوط المفاجئ في حالة الطوارئ.
2) القضبان الأمنية لضمان سلامة الأشخاص فوق المنصة.
3) جهد منصة التشغيل 24 فولت، آمن لجسم الإنسان
4) تم تجهيز جهاز حماية تسرب الكهرباء، وجميع المكونات الكهربائية حاصلة على شهادة CE.
5) يساعد نظام مفتاح الحد طاولة الرفع على التوقف في الموضع الدقيق.
6) اجتازت جميع طاولات الرفع المقصية الهيدروليكية اختبار تحميل 1.2 مرة قبل مغادرة المصنع

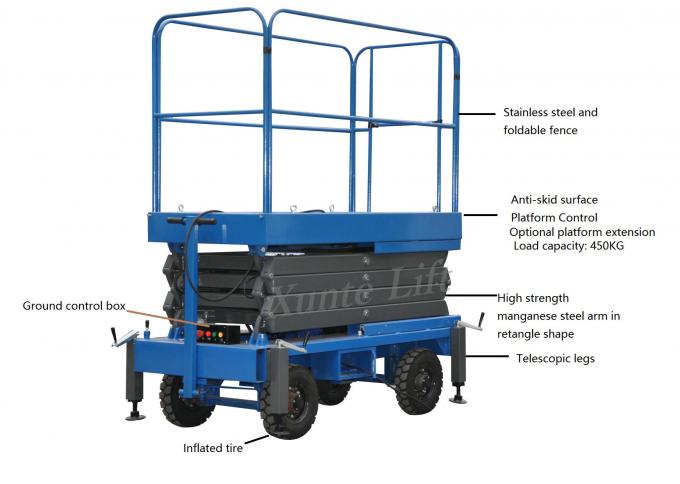

التفاصيل الرئيسية:
المنصة
مع سطح منصة مضاد للانزلاق وسياج قابل للفصل. المنصة الممتدة اختيارية أيضًا
دعم الذراع
وهي مصنوعة من الفولاذ المنغنيز المقاوم للصدأ عالي القوة. أدى عرض هذا الملف إلى زيادة استقرار الماكينة وتقليل مسار الماكينة.
مقاومة للانفجار للجهاز لأنبوب الزيت
جميع الأسطوانات مزودة بهذا الجهاز، ويستخدم لحماية الماكينة من كسر الأنبوب. يمكن لهذا أن يضمن الاستخدام الآمن للآلة.
المرابط
يمكن تثبيت هذه المرابط في أي موضع في حدود 90 درجة لتناسب ظروف العمل المختلفة. وطول المرابط مرتبط بارتفاع الرفع.
يُمنع رفع الماكينة عندما لا يتم فتح المرابط الأربعة بالكامل وتثبيتها على الأرض بإحكام.
منصة التمديد
يمكن للآلة أن تجعل منصة التمديد على الجانب العريض. تبلغ سعة التحميل 50 كجم، ويعتمد طول منصة التمديد على ارتفاع الرفع وحجم منصة الماكينة
التحكم في المنصة
يوجد زر إيقاف طارئ وزر لأعلى وزر لأسفل مما يمكّن العامل من تشغيل الماكينة بشكل صحيح على المنصة
المحمل
تستخدم هذه الآلة محامل ذاتية التشحيم متقدمة مما يعني أنه لا حاجة لإضافة مادة التشحيم. هذا المحمل مضاد للصدأ. ولها وقت خدمة طويل. يمكننا أيضًا أن نرى أن هناك دبوسًا فيه. يمكن أن يؤدي وضعه في الخارج إلى تحسين استقرار الماكينة أثناء الرفع مقارنة بوضعه في الداخل.
اتصال أطراف ذراع المقص
يتم توصيل جميع أطراف ذراع المقص عبر قضيب محمل طويل، مما يعزز استقرار الماكينة عند الرفع
الخفض المساعد
يمكن لجهاز الخفض المساعد أن يسمح للآلة بالانخفاض عند إيقاف تشغيل الطاقة.
مقياس المستوى
يستخدم للإشارة إلى الوضع الأفقي للآلة. فقط الفقاعة في منتصف الدائرة، يمكن رفع الماكينة.
الجرس
سوف ينطلق عندما ترفع الماكينة وتنزل
سلم الدخول
يتكون السلم من فولاذ عالي القوة مع قضيب عريض وهو آمن ومريح
صندوق التحكم الأرضي
يمكن للمشغل عرض ما إذا كانت الماكينة مزودة بالطاقة من مؤشر الطاقة. ستخبرك شاشة الطاقة بالطاقة المتبقية للبطارية. هناك أيضًا زر إيقاف طارئ وزر لأعلى وزر لأسفل تمامًا مثل صندوق التحكم في المنصة
درج يفتح جانبياً
يستخدم الدرج الأيسر لوضع البطارية وشاحن البطارية. يستخدم الدرج الأيمن لوضع مجموعة الطاقة الهيدروليكية. يمكن لهذا التصميم أن يمنع الغبار ويحميها من المطر وهو مناسب للصيانة.
التكوينات:
التكوين الاختياري:
